Máquina de colagem de empilhamento totalmente automática totalmente fechada utilizada para núcleo de favo de mel ALU

INTRODUÇÃO

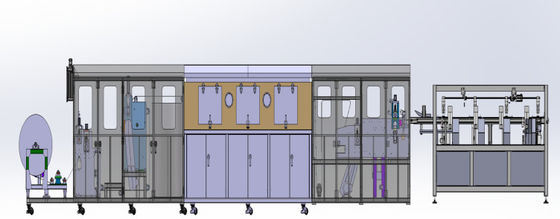

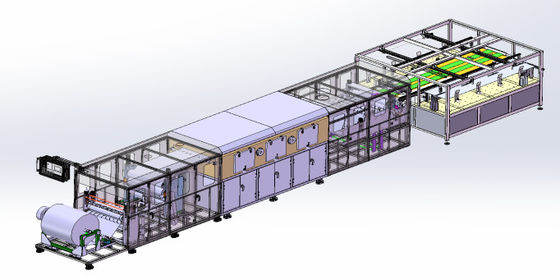

Layout geral da linha adesiva A600

Este dispositivo é um equipamento especializado usado principalmente para revestimento, corte e empilhamento de núcleos de favo de mel de alumínio. Ele pode revestir, secar e cortar folha de alumínio em um comprimento fixo.
a. Descrição do processo:
De acordo com as necessidades, as bobinas de alumínio necessárias são desenroladas e revestidas com adesivo especial para núcleo de favo de mel de alumínio para impressão em rotogravura. Após a secagem em um forno, elas são perfuradas e achatadas de acordo com os requisitos do processo e, em seguida, cortadas e empilhadas em um comprimento fixo.
b. Características do equipamento
A máquina de revestimento de favo de mel de alumínio projetada e fabricada por nossa empresa possui as seguintes características principais:
1) Controle automático de tensão constante para desenrolamento da bobina;
2) O rolo flutuante pode ajustar automaticamente a função de sincronização da linha de produção;
3) Após a colagem, pode secar automaticamente; Controle preciso da temperatura no forno
4) O material revestido pode perfurar automaticamente os furos
5) O teste de placa única pode medir automaticamente o espaçamento das tiras e calcular o passo da tira adesiva para diferentes modelos de rolos de placa após o revestimento.
6) Após a colagem, o corte automático e preciso de comprimento fixo pode alcançar o posicionamento da folha de alumínio perto da extremidade após a colagem.

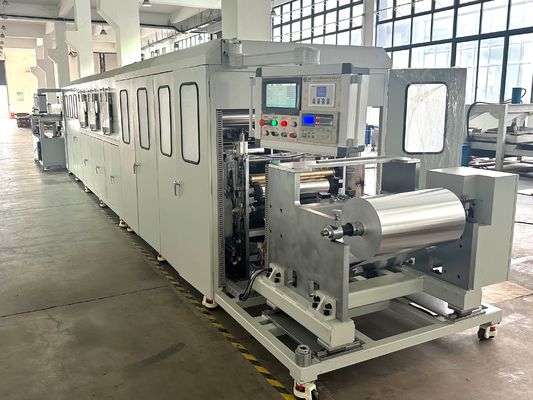

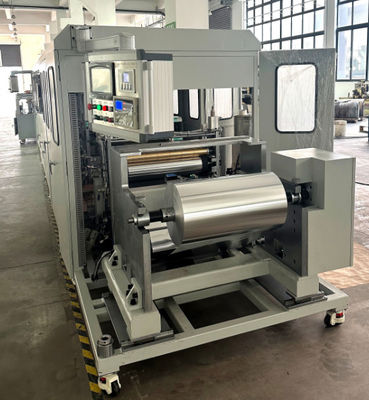

A. Unidade de carregamento e colagem

Esta unidade inclui funções como alimentação de folha de alumínio, tração de folha de alumínio, furo de punção de folha de alumínio, achatamento de folha de alumínio, sincronização de folha de alumínio e colagem de folha de alumínio.

Parâmetros detalhados do sistema de correção

B. Unidade de colagem automática

O equipamento de adição de cola automática consiste em um tanque de mistura, sonda ultrassônica, misturador de motor pneumático e caixa do motor principal (a caixa do motor principal consiste em três partes: superior, média e inferior, com a parte superior sendo o tanque de solvente de alto nível, a parte do meio sendo a caixa elétrica de controle principal e a interface de operação homem-máquina, e a parte inferior sendo a bomba de diafragma pneumática)

C. Unidade de temperatura constante tipo túnel

Número de pontos de controle de temperatura: 4
Temperatura de trabalho: 0~120 ° C (temperatura máxima do forno de 150 ° C)
Proteção de alarme para superaquecimento, desconexão, sobrecarga, etc.
Potência de aquecimento: 20KW
Precisão do controle de temperatura: 3-5 ℃

D. Unidade de corte de resfriamento

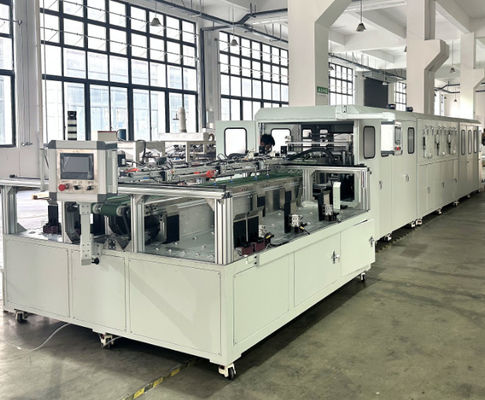

E. Máquina de laminação automática automática de núcleo de favo de mel de alumínio de estação dupla totalmente automática

1) Adequado para largura de folha de alumínio: 580-600mm.
2) Comprimento de empilhamento: 900-1800mm.
3) Velocidade máxima: 25PCS/min (calculado usando folha de alumínio de 1700mm de comprimento).
4) Altura máxima de empilhamento: 200mm.
5) Quando o número de folhas de um lado atinge o número definido, a direção mudará automaticamente.
6) A posição da ventosa pode ser ajustada nas direções frontal, traseira, esquerda e direita.
7) O equipamento é equipado com parafusos de pé que podem ser ajustados horizontalmente.
8) A altura da porta de alimentação pode ser ajustada: 1050-1150mm.
9) Altura do carrinho de empilhamento: 700mm.

F. Lista de equipamentos

Lista de acessórios principais:
